Detalhes do produto:
Condições de Pagamento e Envio:
|
| escala atual: | 5~1000A | saída: | 0-10Vac ou 0-5A |
|---|---|---|---|
| Precisão: | 0,2、 1,0 do、 0,5 | freqüência: | 50-400Hz |
| Estrutura da bobina: | Toroidal | Personalizável: | Sim |
| Realçar: | núcleo rachado ct,tipo transformador atual do núcleo rachado |
||

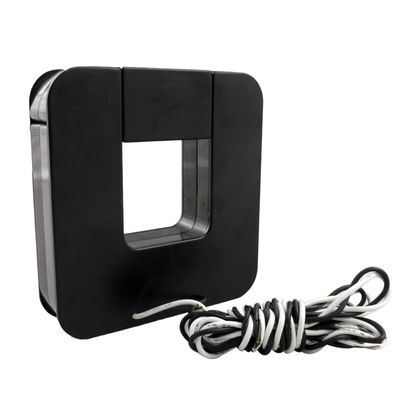

Transformador de Corrente Núcleo Dividido Série SCTK673 com Invólucro Encapsulado Epóxi e entrada de 5 ~ 1000A, Classe 0.2.0.5.1.0
O transformador de corrente retro-fit (split-core) da série SCTK673 foi especialmente projetado para facilitar sua instalação em redes novas ou já existentes. Eles podem ser instalados sem abrir nenhum circuito de cabo ou barramento. Um resistor de precisão interna através do enrolamento secundário do TC fornece uma saída de baixa voltagem segura. Pode economizar tempo e os custos de instalação.
Características:
Aplicações:
Parâmetro Elétrico
| Freqüência | 50-400Hz |
| Entrada nominal | 5A-1000A |
| Faixa de medição | 5% em-130% em |
| Saída classificada | 0-10V (CA) ou 0-5A |
| Ratio | ≤ ± 0,2% |
| Ângulo de fase | ≤ ± 10 min |
| Rigidez dielétrica | 2,5 kV / 1 mA / 1 min |
| Resistência de isolamento | DC500V / 100MΩmin |
Parâmetro Mecânico
| Caso | PC / UL94-V0 |
| Bobina | PBT |
| Testemunho | Aço silício |
| Estrutura interna | Epóxi |
| Construção | Gravata |
| Umidade Operacional | ≤85% |
| Temp Operacional | －25 ℃ ～ ＋ 75 ℃ |
| Conexão de saída | UL101522AWGWire (twinstedwire) 2,5 m |
Seleção de tipo
P / N | Entrada nominal (UMA) | Saída (mA / V) | Precisão | Dimensões (mm) | |||||||||
| Ø | UMA | B | C | D | E | F | G | Ø1 | Ø2 | ||||
| SCTK673A-025 | 5-400A (5.100.250.400A) | 0-200mA 0-10V | 0,2 0,5 1,0 | 25 | 100 | 100 | 42 | 60 | 87 | 72 | 22 | 16 | 5 |
| SCTK673B-045 | 50-1000 A (50,250,400,1000A) | 0 a 500 mA 0-10V | 0,2 0,5 1,0 | 45 | 123 | 123 | 42 | 80 | 109 | 94 | 23 | 16 | 5 |
Notas: As especificações do produto podem ser personalizadas
