Transformador atual bonde de núcleo rachado, transformador atual da fase zero

large.img.alt
small.img.alt small.img.alt small.img.alt small.img.alt

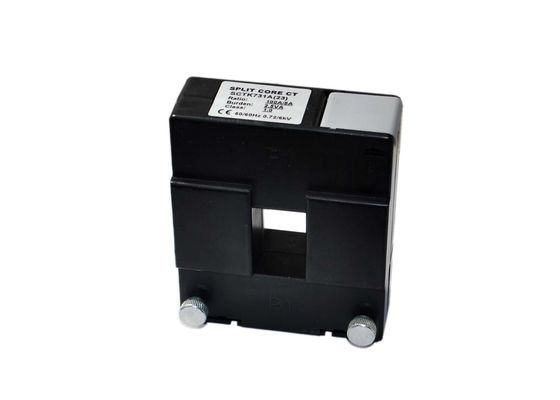

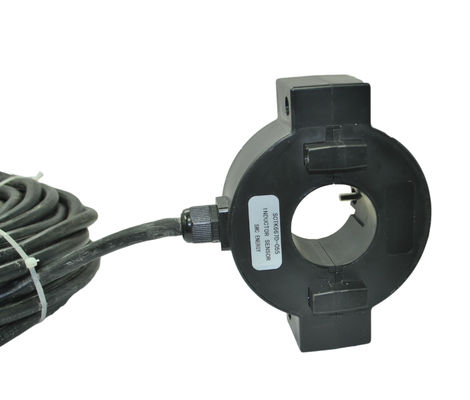

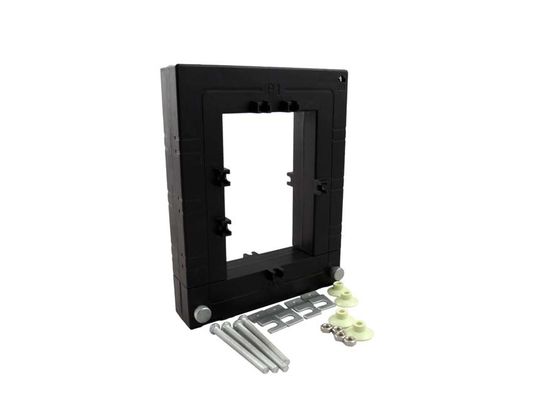

Imagem Grande :  Transformador atual bonde de núcleo rachado, transformador atual da fase zero Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: Série SCTK671
Condições de Pagamento e Envio:
Quantidade de ordem mínima: negociação
Preço: Negotiation
Detalhes da embalagem: cartão
Tempo de entrega: 4~8 semanas
Termos de pagamento: T/T.
Habilidade da fonte: 10000/month
Descrição de produto detalhada
escala atual: 5~3000A saída: 0-10V ou 0-5A
Precisão: 0,2、 1,0 do、 0,5 Estrutura da bobina: Toroidal
Número da bobina: Autotransformador Personalizável: Sim
Realçar:

núcleo rachado ct

,

tipo transformador atual do núcleo rachado

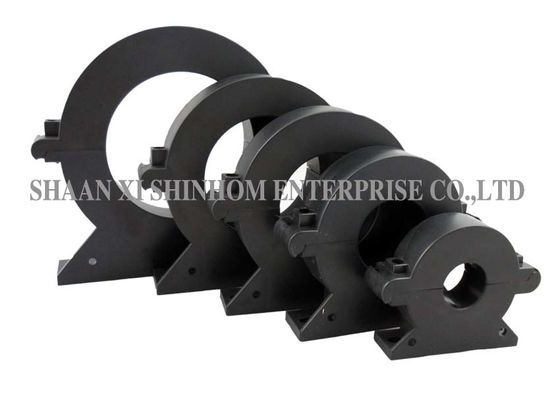

Transformador atual do núcleo rachado da série SCTK671 com 5A aos transformadores atuais de entrada e de fase zero de 3000A, precisão alta

  • O transformador de corrente da série SCTK671 foi especialmente projetado para facilitar sua instalação em redes novas ou já existentes.
  • Eles podem ser instalados sem abrir nenhum circuito de cabo ou barramento.
  • Um resistor de precisão interna através do enrolamento secundário do TC fornece uma saída de baixa voltagem segura.


Características:

  1. Transformador de corrente TC com núcleo dividido
  2. Faixa de teste: 5 a entrada de 3000A AC, saída de 0-10V (AC) ou 0-5A
  3. Uso de enchimento de resina epóxi e bom desempenho sísmico
  4. Use maneira perfurada, fácil de instalar
  5. Usando material de alta permeabilidade, ampla faixa de medição
  6. Volume pequeno, aparência bonita e uso generoso, flexível
  7. Pode economizar tempo e os custos de instalação

Aplicações:

  1. Monitoramento de Incêndio Elétrico
  2. Sistema de prevenção de incêndio
  3. Proteção do relé eletromagnético
  4. Proteção do microcomputador e assim por diante.

Parâmetro Elétrico

Freqüência 50-400Hz
Entrada nominal 5A-3000A
Faixa de medição 5% em-130% em
Saída classificada 0-10V (CA) ou 0-5A
Ratio ≤ ± 0,2%
Ângulo de fase ≤ ± 10 min
Rigidez dielétrica 2,5 kV / 1 mA / 1 min
Resistência de isolamento DC500V / 100MΩmin


Parâmetro Mecânico

Caso PC / UL94-V0
Bobina PBT
Testemunho Aço silício
Estrutura interna Epóxi
Construção Gravata
Temp Operacional -25 ℃ ~ + 75 ℃
Umidade Operacional ≤85%
Conexão de saída UL101522AWGWire (twinstedwire) 2,5 m



Seleção de tipo

P / N

Entrada nominal

(UMA)

Saída (mA / V) Precisão Dimensões (mm)
Ø UMA B C D E F G H Ø1 Ø2
SCTK671A-025

5-400A

(5.100.400 A)

0-200mA

0-10V

0,2,0.5,1.0

25 80 75 22 56 73 53 21 17 5 5
SCTK671A-045

50-1000 A

(50.400.1000A)

0 a 500 mA

0-10V

0,2,0.5,1.0 45 108 107 26 71 100 74 24 13 5 5
SCTK671A-065

100-1500A

(100,1000,1500A)

0 a 500 mA

0-10V

0,2,0.5,1.0 65 128 127 26 91 120 94 27 17 5 5
SCTK671A-080

500-2000A

(500,1500,2000A)

0 a 500 mA

0-10V

0,2,0.5,1.0 80 144 144 28 97 134 104 27 17 5 5
SCTK671A-100

800-3000A

(800,2500,3000A)

0-600mA

0-10V

0,2,0.5,1.0 100 174 174 30 126 162 120 27 17 5 5



Notas: As especificações do produto podem ser personalizadas
