Elevada precisão magnética da estrutura do circuito do transformador atual de núcleo rachado de RoHS

Estou Chat Online Agora
Certificado
CHINA Shaanxi Shinhom Enterprise Co.,Ltd Certificações
CHINA Shaanxi Shinhom Enterprise Co.,Ltd Certificações
Uma comunicação muito profissional e boa durante a cooperação. O produto é qualidade excelente e empacotado muito bem. Nós continuaremos a pedir outra vez do shinhom. Empresa muito honesta, de confiança e eficiente a tratar.

—— Alexander

Os bons produtos, uma boa comunicação, entrega realizam-se no tempo, amostras disponíveis.

—— kevin

Elevada precisão magnética da estrutura do circuito do transformador atual de núcleo rachado de RoHS

RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision

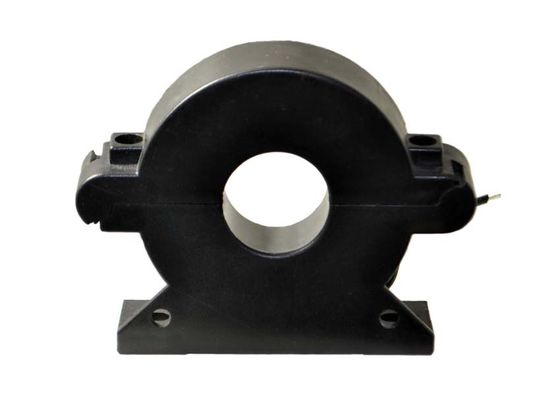

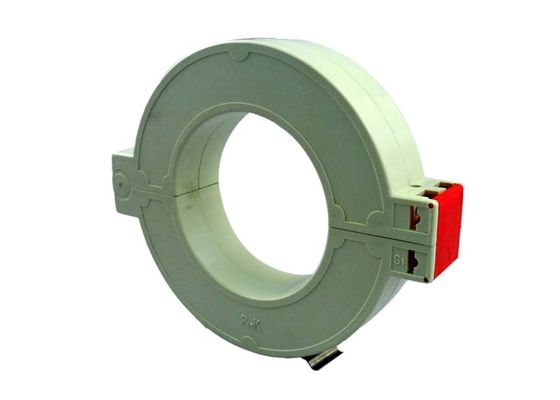

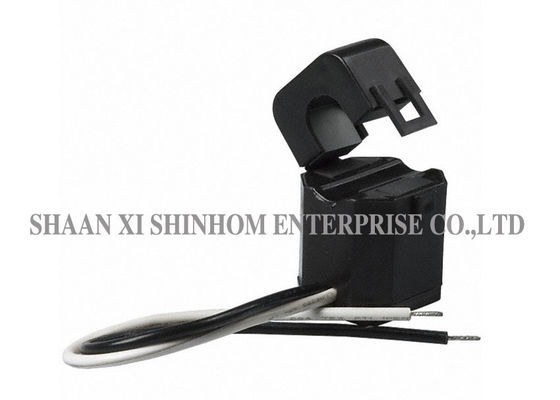

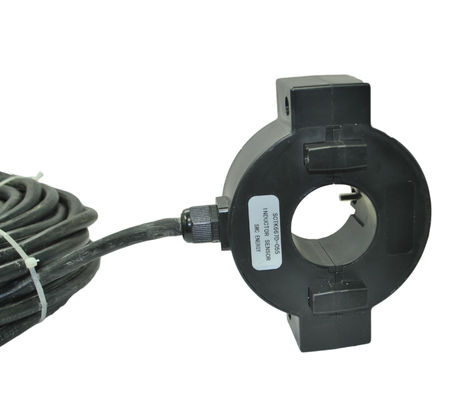

RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision

Imagem Grande :  Elevada precisão magnética da estrutura do circuito do transformador atual de núcleo rachado de RoHS Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: Shinhom
Certificação: RoHS
Número do modelo: Série de SCTK681A
Condições de Pagamento e Envio:
Quantidade de ordem mínima: negociação
Preço: Negotiation
Detalhes da embalagem: cartão
Tempo de entrega: 4~8 semanas
Termos de pagamento: T/T.
Habilidade da fonte: 10000/month
Descrição de produto detalhada
escala atual: 5~630A saída: 0.333V (C.A.) ou 0-500mA
Classe: 0,5、 3,0 do、 1,0 Escala de medição: 10%In-130%In
Estrutura magnética do circuito: Tipo combinado freqüência: 50Hz-2KHz
Personalizável: Sim
Realçar:

núcleo rachado ct

,

sensor da corrente do núcleo rachado

Transformadores atuais do núcleo rachado de RoHS da série 5A-630A de SCTK681A com saída de 0.333VAC ou de 0-500mA

Transformador de corrente split-core da série SCTK681A

  • Faixa de teste: entrada de 5 a 630 A CA, saída de 0 a 0,333 V, 0 a 500 mA
  • Foi especialmente concebido para facilitar a sua instalação em trabalhos de rede novos ou já existentes.
  • Eles podem ser instalados sem abrir nenhum circuito de cabo ou barramento.
  • Um resistor de precisão interna através do enrolamento secundário do TC fornece uma saída de baixa voltagem segura.
  • Pode economizar tempo e os custos de instalação.


Aplicações:

  1. Dispositivo de proteção do relé.
  2. Medição de corrente e potência para motores elétricos, iluminação, compressor de ar, sistema de aquecimento e ventilação, equipamentos de ar condicionado e automação - sistema de controle.
  3. Medição de corrente, monitoramento e proteção para fiação elétrica e equipamentos.

Parâmetro Elétrico

Freqüência 50-2 kHz
Entrada nominal 5A-630A
Faixa de medição 10% em-130% em
Saída classificada 0,333 V (CA) ou 0 a 500 mA
Ratio ≤ ± 1,0%
Ângulo de fase ≤ ± 60 min
Rigidez dielétrica 2,5 kV / 1 mA / 1 min
Resistência de isolamento DC500V / 100MΩmin

Parâmetro Mecânico

Caso PA / UL94-V0
Bobina PBT
Testemunho Aço silício
Estrutura interna Epóxi
Construção Gravata
Temp Operacional -25 ℃ ~ + 75 ℃
Umidade Operacional ≤85%
Conexão de saída Fio UL1015 20AWG (fio twinsted) 2,5 m


Seleção de tipo

P / N

Entrada nominal

(UMA)

Saída (mA / V) Precisão Dimensões (mm / polegada)
Ø UMA B C
SCTK681A-005

5-20A

(5,8A, 10,15,20)

0-25mA

0,333V

0,5,1,0,3,0

5,0

(0,20)

31,5

(1,24)

19,5

(0,77)

21,0

(0,83)

SCTK681A-010

5-75A

(5,10,20,50,75)

0 a 50 mA

0,333V

0,5,1,0,3,0

10,0

(0,39)

41,0

(1,61)

24,0

(0,94)

26,5

(1,04)

SCTK681A-016

5-150A

(5,10,50,100,150)

0 a 100 mA

0,333V

0,5,1,0,3,0

16,0

(0,63)

45,5

(0,22)

29,0

(1,14)

31,5

(1,24)

SCTK681A-024

10-250A

(10,50,100,200,250)

0-200mA

0,333V

0,5,1,0,3,0

24,5

(0,96)

65,0

(2,56)

45,0

(1,77)

40,0

(1,57)

SCTK681A-035

10-630A

(20.100.250.400.600)

0 a 500 mA

0,333V

0,5,1,0,3,0

35,7

(1,41)

81,5

(3,21)

57,0

(2,24)

51,0

(2,01)




Notas: As especificações do produto podem ser personalizadas
